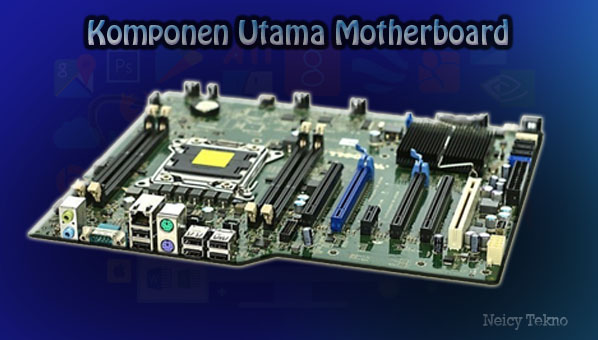

Motherboard adalah papan induk yang menampung sirkuit utama di Komputer, Motherboard juga memungkin semua komponen untuk berkomunikasi seperti pemerosesan, Memory, Konektor i/o dan lain sebagainya. Motherboard adalah bagian penting dalam komputer dan dari motherboard ini memiliki bagian-bagian utama yang sangat penting. Berikut merupakan penjelasan dari setiap komponen yang ada pada motherboard :
Mikroprocessor
Mikroprocessor atau biasa disebut dengan Processor Merupakan Otak dari PC, Processor ini berbentuk seperti chip atau IC. Processor memiliki 2 bagian yaitu Bus Interface Unit (BIU) dan Extention Unit (EU), BIU bertugas untuk mengirim dan menerima data dari processor, sedangkan EU bertugas untuk menyampaikan semua intruksi serta memanipulasi data.
Processor / Central Processing Unit (CPU) merupakan suatu chip tunggal yang berisi semua elemen yang sangat diperlukan untuk melakukan semua intruksi program, seperti aritmatika, logika, manipulasi data dan lainnya.
- Arithmetic And Logic Unit, Berfungsi untuk melakukan pekerjaan perhitungan artimatika.
- Control Unit, Berfungsi melakukan penyesuaian operasi yang berjalan pada sistem mainboard dan termasuk processor juga.
Perkembangan Bentuk Soket dari processor yang mengalami beberapa kali perkembangan yaitu :
- Processor XT (DIP), Bentuknya hampir mirip soket keyboard
- Processor AT 286 dan AT 386 (CHIP), Bentuknya bujur sangkar dengan warna hitam
- Processor AT 486 (Zif, Zerro Insertion Force), Berbentuk Bujur sangkar, serta memiliki pengait pada bagian kiri atau kanan yang berfungsi untuk mengunci.
- Processor AT 586 (Pentium), Bentuknya hampir menyerupai dengan expantion slot, soket ini biasanya memiliki warna coklat.
Berikut merupakan Processor Jenis Lawas, antara lain :
- Celeron Tualatin
- Celeron Coppermine
- Celeron Wilamette
- Pentium III
- Pentium 4 Willamette Soket 423
- Pentium 4 Willamette Soket 478
- Pentium 4 Northwood Soket 478
- Pentium 4 Northwood FSB 533
- Duron
- Athlon Thunderbird
- Athon Xp
- Cyric C3
Memory Controller
DOS, BIOS Merupakan Kumpulan program yang mengontrol komputer, Bios Adalah Merupakan perangkat lunak pada tingkat rendah PC, sedangkan DOS menggunakan Bios untuk mengontrol perangkat keras. DOS berfungsi sebagai penghubung ROM-Bios Dengan program yang kita jalankan, BIOS dan DOS sama-sama akan menunjuk pada alamat-alamat tertentu pada memory.
- ROM (Read Only Memory)
ROM merupakan memory yang hanya bisa dibaca saja data atau programnya. di PC, Rom berada di Bios yang terdapat di motherboard dengan fungsi untuk mensetting Peripheral yang ada pada sistem. Ada 2 Jenis Rom yang sering digunakan oleh perangkat hardware, diantaranya :
– EEPROM (Electrically Erasable Programmable Read Only Memory)
– EPROM (Erasable Programmable Read Only Memory) - RAM (Random Access Memory)
Ram Merupakan Tempat penyimpanan sementara yang bisa di akses, Ram yang baik memiliki beberapa Ciri, Yaitu :
– Memiliki Kapasitas yang besar
– Memiliki waktu akses yang sangat cepat
– memiliki sifat unversal atau bisa digunakan diseluruh mainbord - Cache Memory
merupakan memory yang memiliki kapasitas terbatas namun memiliki kecepatan yang tinggi dengan harga yang lebih mahal dari memory utama, cache memory ini berada diantara memory utaman dan registrer yang berfungsi agar pemroses tidak langsung mengacu pada memory utama sehingga kinerjanya bisa ditingkatkan. cache memory memiliki beberpa macam yaitu :
– Internal Cache
– External Cache
– Cache Module
BUS Controller
Merupakan Sekelompok kawat penghubung track yang digunakan untuk penghubung jalur antara elemen dengan elemen yang lainnya pada mainboard.
DATA BUS
Data bus ini digunakan untuk mentransfer data antar processor dengan elemen lain di mainboard.
Address BUS
digunakan untuk membawa alamat dari memory agar dapat di baca, address bus memiliki sifat yaitu undirectional yang berarti mampu membawa informasi secara serempak.
Controll Bus
Digunakan untuk membawa semua isyarat dari processor, Fungsi dari controll bus antara lain :
- Penyesuain Memory
- Penyesuaian i/o
- Penjadwalan (penjadwalan processor)
- Reset dan Clock
Input/Output Unit
Input output (i/o) merupakan perangkat keras yang berfungsi sebagai penerima atau pengirim data, bisa dikatakan juga bahwa unit input output ini sebagai perangkat keras masuka/keluaran. ada 2 bagian penting yang harus kamu ketahui, yaitu :
- Port I/O (Input/Output)
Biasanya sudah ada pada motherboard yang terletak di bagian belakang cassing (nantinya), Port I/o yang biasanya ada yaitu :
– Port Paralel (LPT1, LPT2)
– Port Serial (COM1, COM2)
– Port AT/PS2
– Port VGA
– Port AUDIO - Peripheral I/O
Merupakan suatu yang mengacu kepada peralatan external yang dihubungkan ke perangkat komputer, Contohnya seperti mouse, keyboard, Printer Dan lainnya.
Generator Clock
Generator Clock ini berfungsi untuk membangkitkan clock atau pulsa clock dasar sebesar 14,31818 MHz yang sesuai dengan kebutuhan sistem mainboard.
Regulator
bagian ini merupakan bagian yang paling banyak menggunakan transistor, mengolah tegangan input menjadi beberapa volt sesuai yang dibutuhkan oleh rangkaian yang ada.
Integrated Chipset
Ic digunakan sebagai pengaturan proses kerja komputer, meliputi :
- Buffer CPU ke DRAM
- Buffer PCI ke DRAM
dengan kemampuan penulisan gabungan dari CPU ke DRAM serta penyediaan ruang pada DRAM. IC Chipset biasanya berbentuk bujur sangkar, pada bagian badannya biasanya ada tulisan “Chipset”.
Nah di atas merupakan penjelasan mengenai Komponen Utama dari Motherboard yang harus kamu ketahui, penjelasan ini disingkat karna banyak kalimat yang awam ditelinga hhhe . penulis juga lagi belajar dan semoga artikel ini bisa membantu teman-teman semuanya.
Dari waktu ke waktu motherboard mengalami perkembangan yang sangat pesat juga, mungkin komponen-komponen didalam nya sudah bertambah lagi, namun penjelasan di atas adalah komponen-komponen motherboard yang masih sering dibahas dan masih ada pada motherboard.
