Konfigurasi Default Routing Cisco 4 Router
Asslamualaikum
wr.wb
wr.wb
Default route banyak digunkan karena
cukup mudah mengerjakannya dan sangat mudah digunakan untuk menghubungkan
banyak router tanpa harus tau ip dari router tetangga. Kali ini saya akan
membut sebuah topologi jaringan
menggunakan aplikasi cisco packet tracer dengan 4 router sekaligus agar
saling terhubung satu sama lain menggunakan CLI. Caranya cukup simple :
1.
Buatlah

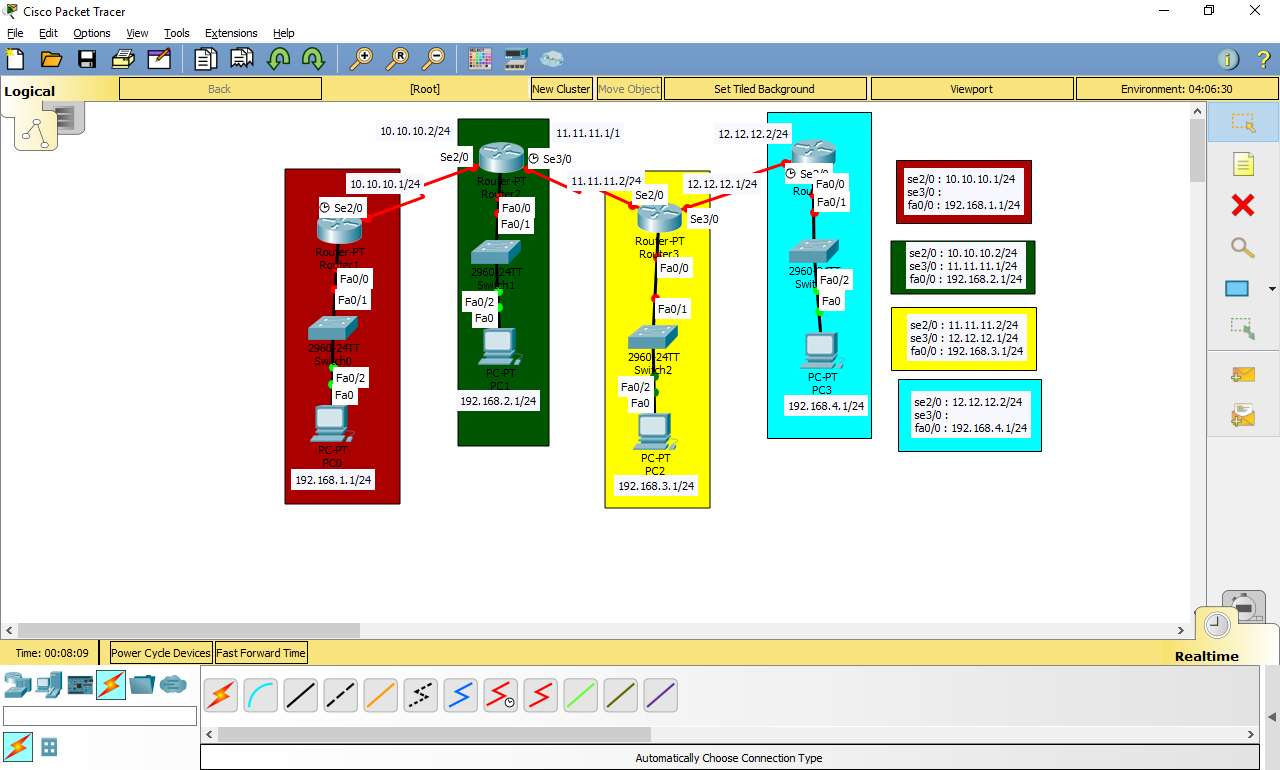

sebuah topologi seperti dibawah, pastikan pemasangan ip pada setiap port sesuai
dengan topologi.
cukup mudah mengerjakannya dan sangat mudah digunakan untuk menghubungkan
banyak router tanpa harus tau ip dari router tetangga. Kali ini saya akan
membut sebuah topologi jaringan
menggunakan aplikasi cisco packet tracer dengan 4 router sekaligus agar
saling terhubung satu sama lain menggunakan CLI. Caranya cukup simple :
1.
Buatlah
sebuah topologi seperti dibawah, pastikan pemasangan ip pada setiap port sesuai
dengan topologi.
2.
Kemudian
tanam ip masing-msing port sesuai dengan topologi yang telah kita buat, caranya
“ double clik router 1 >> CLI “
Kemudian
tanam ip masing-msing port sesuai dengan topologi yang telah kita buat, caranya
“ double clik router 1 >> CLI “
·

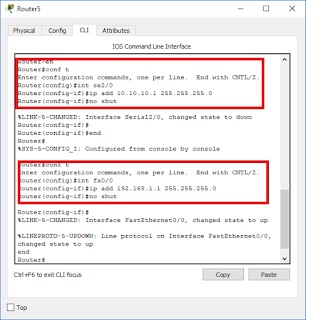

Menambahkan
IP untuk port se2/0
Menambahkan
IP untuk port se2/0
|
Router>enable
Router#conf
t
Router(config)#int
se2/0
Router(config-if)#ip
add 10.10.10.1 255.255.255.0
Router(config-if)#no
shut
Router (config-if)#end
|
·
Menambahkan
IP untuk port fa0/0
Menambahkan
IP untuk port fa0/0
|
Router>enable
Router#conf
t
Router(config)#int
se2/0
Router(config-if)#ip
add 10.10.10.1 255.255.255.0
Router(config-if)#no
shut |
3.
Kemudian
tambahkan ip pada pc yang terhubung sesuai dengan gateway ip yang telah di
tanam di router tadi yaitu 192.168.1.1/24. Caranya : “ klik pc1 >> ip
configuration >> tambahkan ip sesuai dengan yang kita buat “
4.
Sekarang
kita konfigurasi di router2, caranya sama seperti langkah no2 dengan memasukan
ip se2/0 dan fa0/0 sesuai denga topologi namun Karena router2 juga menggunakan
port se3/0 maka kita harus menambahkan caranya sama
Sekarang
kita konfigurasi di router2, caranya sama seperti langkah no2 dengan memasukan
ip se2/0 dan fa0/0 sesuai denga topologi namun Karena router2 juga menggunakan
port se3/0 maka kita harus menambahkan caranya sama
|
Router>en
Router(config)#int
se3/0
Router(config-if)#ip
add 11.11.11.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#end
|
5.
Lakukan
langkah yang sama pasa setiap router dan pc. Jika sudah selesai pastikan lampu indikator kabel berwana hijau.
6.
Sekarang
kita konfiguarsi Default Routing nya pada setiap router, caranya : “ double
click router1 >> CLI dan masukan perintah “
Sekarang
kita konfiguarsi Default Routing nya pada setiap router, caranya : “ double
click router1 >> CLI dan masukan perintah “
·
Untuk
router 1 dan 4 (yang menggunakan 1 port serial/se2/0)
Untuk
router 1 dan 4 (yang menggunakan 1 port serial/se2/0)
|
Router>enable
Router#conf
t
Router(config)#ip
route 0.0.0.0 0.0.0.0 se2/0 |
·

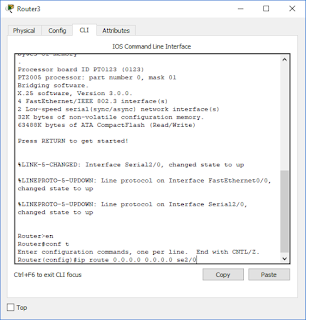

Untuk
router 2 dan 3 (menggunakan 2 port serial/se2/0 dan se3/0
Untuk
router 2 dan 3 (menggunakan 2 port serial/se2/0 dan se3/0
|
Router>enable
Router#conf
t
Router(config)#ip
route 0.0.0.0 0.0.0.0 se2/0
Router(config)#ip
route 0.0.0.0 0.0.0.0 se3/0 |
Mungkin dalam artikel kali ini dicukupkan sampai disini, untuk tutorial konfigurasi berikutnya bisa di lihat di postingan berikutnya dan kalau misalkan ada yang tidak dimengerti bisa ditanyakan. Thank 🙂
