Membangun Topologi Sederhana RTRWNET Beserta Full
Konfigurasinya – Bagian 1- Pendahuluan
Selamat
malam sobat wifi… kali ini kita akan membahas artikel yang sangat menarik
terutama untuk anda yang ingin membangun usaha wifi voucheran atau kita biasa menyebutnya
RTRWNET. Karena banyak yang request bagaimana cara pembuatan server RTRWNET
seederhana untuk pemula.
Sebenarnya sekarang sudah banyak orang yang menjual
paket rtrwnet siap pakai dari yang harga ratusan sampai jutaan rupiah, termasuk
saya juga menyediakan jasa setting dan jual produk jadi. Tapi banyak orang yang
mau belajar dan ingin lebih memahami tentang setting router mikrotik ataupun
router-router lain.
Untuk membangun topologi sederhana ini kita perlu
menyiapkan beberapa perangkat :
1. Akses Internet
2. Router Mikrotik
3. Komputer/Laptop
4. Kabel Lan
5. Access Point ZTE F609
6. Hub ( Jika punya)

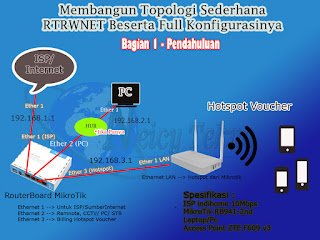

Pada Bagian Ini kita Hanya akan membahas Bagaimana
Skema Konfigurasi yang akan Digunakan pada Topologi di atas. Kita akan bahas
dari setiap alat
1. Mikrotik
·
Saya hanya akan menggunakan RB941 dan
hanya 3 Port Ethernet yang saya akan gunakan yaitu nomor 1, 2, dan 3. Untuk
port 4 saya tidak akan pakai dulu, karena nanti jika kalian ada kebutuhan lain
bisa kalian gunakan port tersebut
·
Port Ethernet 1 = ISP
Port
1 saya akan beri nama ISP. Port ini saya gunakan sebagai jalur masuknya
Internet dari modem ke MikroTik. Dengan Ip Address : 192.168.1.1/24 (DHCP dari
ISP)
·
Port Ethernet 2 = PC
Port
2 ini saya gunakan untuk me-remote Mikrotik. Port ini bisa digunakan untuk
keperluan PC/CCTV/STB/AP karena sudah menggunakan DHCP-Server. Dengan Ip
Address : 192.168.2.1/24
·
Port Ethernet 3 = Hotspot
Port
3 ini kita akan gunakan sebagai interface Server Hotspot Voucher. Dengan Ip
Address : 192.168.3.1/24
2. Access Point ZTE F609
·
Kita akan gunakan port 1 LAN ZTE f906 yang
Terhubung ke Port 3 Mikrotik (Hotspot Server).
·
Tidak Menggunakan keamanan WPA/WPA2
karena kita akan menggunakan Proses Autentikasi Billing Hotspot pada Mikrotik.
3. Akses Internet
Saya menggunakan koneski internet dari
modem wifi Indi**m.
4. Komputer/laptop
Saya menggunakan Komputer pada Ether 2
Mikrotik untuk meremot Server Mikrotiknya.
5. Kabel
·
Panjang 2*1Meter
1*
dari modem indih**e à ether 1 Mikrotik (ISP)
1*
dari Komputer à
ether 2 Mikrotik (PC)
·
Panjang 1*10 Meter
1*
dari ether 3 Mikrotik (Hotspot) à ether 1 Lan ZTE F609
6. Hub
Perangkat ini sebenarnya tidak terlalu
penting untuk saat ini. Tapi jika kalian mempunya Access Point lebih ataupun PC
lebih kalian bisa menggunakan hub.
Hal diatas bisa langsung anda praktekan terlebih
dahulu sebelum melakukan konfigurasi, yaitu dengan menyambungkan terlebih
dahulu perangkat-perangkat yang telah disebutkan dengan menggunakan kebel LAN.
Maka hasilnya akan seperti ini pastikan semua
perangkat sudah saling terhubung :
0 Hitam = Sumber Internet (ISP)
0 hijau = remote ( PC )
0 Merah = Hotspot
