Cara Membuat Paket Mangle Game Online Untuk Queue Tree Pisah Trafik

Queue tree merupakan
fitur mangament bandwidth pada mikrotik yang sangat kompleks dan fleksibel dalam
pendefinisian target yang akan di limit. Queue tree tidak bisa langsung bekerja
apabila kita tidak menambahkan paket atau marking packet di firewall mangle.

Pembuatan Paket mangle
sangat berpengaruh  dalam penggunaan  Queue Tree apabila salah maka queue tree
tidak akan berjalan. Banyak opsi yang menjadikan queue tree sangat kompleks
karena paket yang digunakan bisa berdasarkan port, address, protocol, content,
dll. Yang pada dasarnya setiap produk dunia maya (aplikasi, situs, game, dll)
memiki address, port, protocol, dns, yang unik, artinya mempunyai identitas
yang berbeda.

Dengan memanfaatkan
identitas tersebut kita bisa membuat paket mangle untuk menjalankan queue tree.
Banyak cara untuk mengetahui address atau port yang digunakan oleh aplikasi
atau game tertentu salah satunya dengan menggunakan fitur Torch yang disediakan
mikrotik.

Kita akan coba membuat
paket mangle salah satu game online yaitu free fire dan akan kita limit di
queue tree. Kita akan membuat paket berdasarkan protocol dan port yang
digunakan game free fire. Cara mengetahuinya dengan menggunakan fitur torch
langsung agar mangle tepat tertuju pada game.

Pertama kita buat address
list yang berisi ip address dari jaringan local kita (yang digunakan client,
kecuali ip isp)

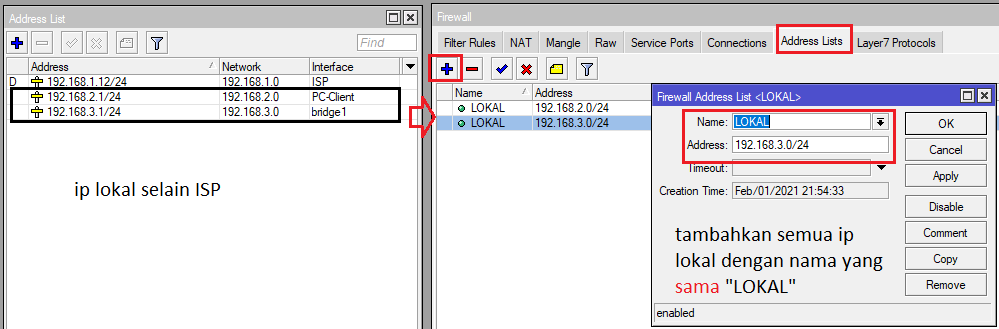

Masuk menu “IP—Firewall—Address List—add” lalu
tambahkan semua alamat ip local yang kalian gunakan. sesuaikan saja, ganti atau tambahkan ip jika ip lokal yang kalian gunakan berbeda.

/ip firewall address-list

add address=192.168.2.0/24 list=LOKAL

add address=192.168.3.0/24 list=LOKAL

kemudian kita buat paket mangle untuk game online, sebelumnya saya telah melakukan torch pada game free fire sehingga mendapatkan port tcp: 5222,39698,39680,39800 dan udp: 10002. maka kita bisa membuat paketnya berdasarkan protocol dan port yang digunakan.

Pertama Buat Paket Koneksi TCP yang berisi protocol dan port TCP game free fire. masuk menu ” Ip–Firewall–Mangle–add”

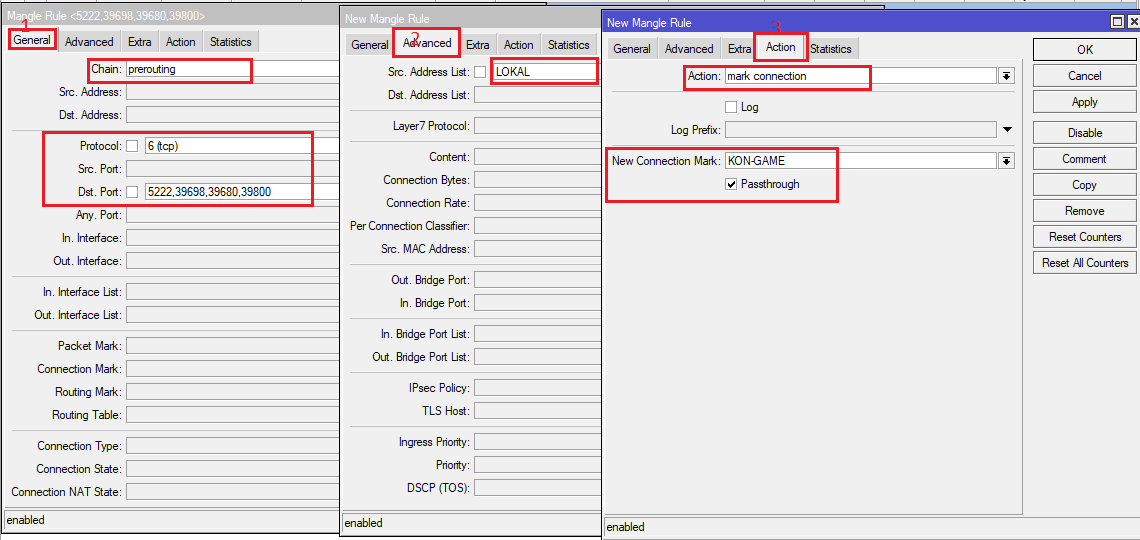

cara membuat mangke tcp koneksi game online


  • chain    = prerouting
  • protocol    = tcp
  • dst.port    = 5222,39698,39680,39800
  • src.address.list    = LOKAL
  • action = mark Connection
  • new-connection-mark = KON-GAME
  • passthroug = yes
  • comment = GAME

ip firewall mangle
add action=mark-connection chain=prerouting comment=GAME dst-port=
    5222,39698,39680,39800 new-connection-mark=KON-GAME passthrough=yes protocol=tcp src-address-list=LOKAL

kemudian buat lagi koneksi UDP game Free fire caranya masih sama hanya merubah port tcp ke port udp.

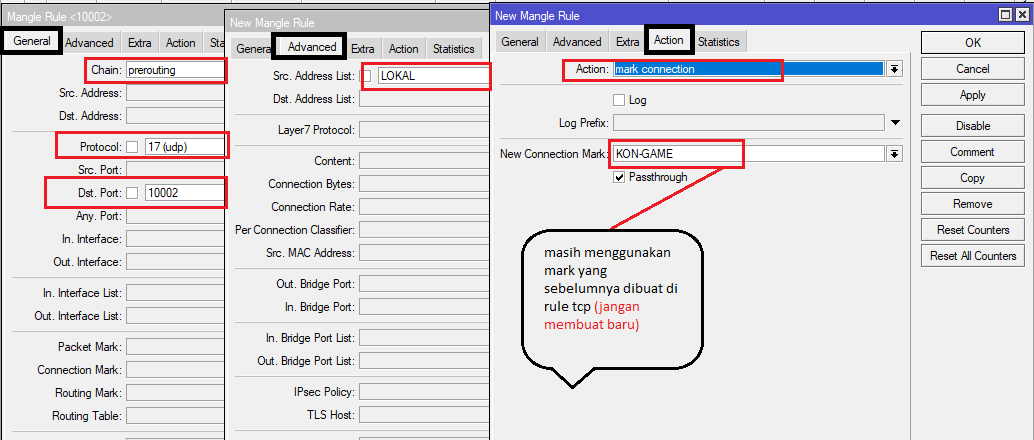

cara membuat koneksi udp game online

  • chain    = prerouting
  • protocol    = udp
  • dst.port    = 10002
  • src.address.list    = LOKAL
  • action = mark Connection
  • new-connection-mark = KON-GAME
  • passthroug = yes
ip firewall mangle
add action=mark-connection chain=prerouting dst-port=10002 new-connection-mark=KON-GAME passthrough=yes protocol=udp src-address-list=LOKAL

setelah kita membuat mark connection port tcp dan udp, sekarang tinggal membuat mangle untuk paket download dan upload game free fire.pertama kita buat dulu paket Download game free fire, masuk menu ” ip–firewall–mangle-add”

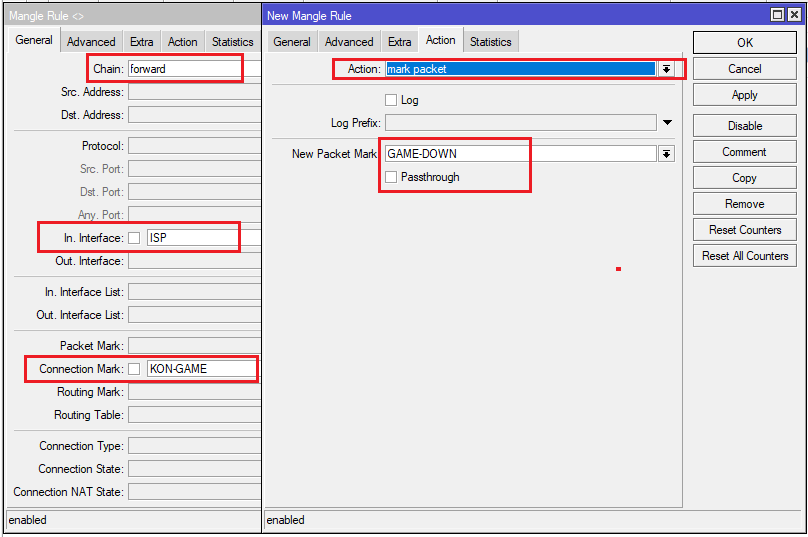

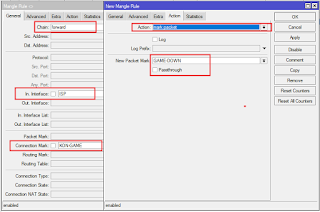

cara membuat paket mangle download game online

  • chain = forward
  • in.interface = ISP (sumber internet)
  • connection mark = KON-GAME (yang tadi kita buat)
  • action = mark packet
  • new packet mark = GAME-DOWN
  • passtrough = no

ip firewall mangle add action=mark-packet chain=forward connection-mark=KON-GAME in-interface=ISP new-packet-mark=GAME-DOWN passthrough=no

 Kemudian kita buat paket untuk trafik Upload. caranya masih sama tinggal memindahkan ISP ke out interface. masuk menu “ip–firewall–mangle–add”.

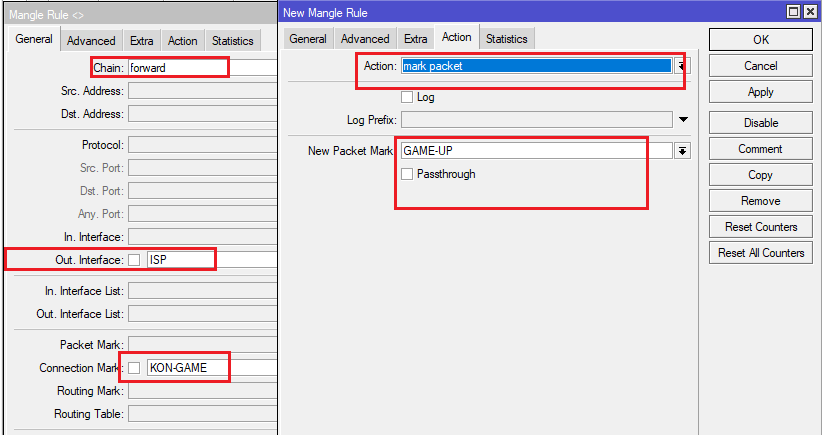

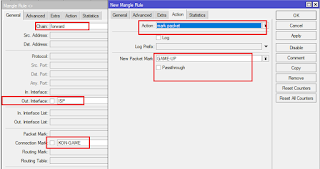

cara memmbuat paket mangle upload game online

  • chain = forward
  • out.interface = ISP (sumber internet)
  • connection mark = KON-GAME (yang tadi kita buat)
  • action = mark packet
  • new packet mark = GAME-UP
  • passtrough = no

ip firewall mangle add action=mark-packet chain=forward connection-mark=KON-GAME new-packet-mark=GAME-UP out-interface=ISP passthrough=no

kemudian kita akan membuat queue tree berdasarkan paket mangle download upload game free fire yang telah kita buat. masuk menu ” Queue–Queue tree–add”.

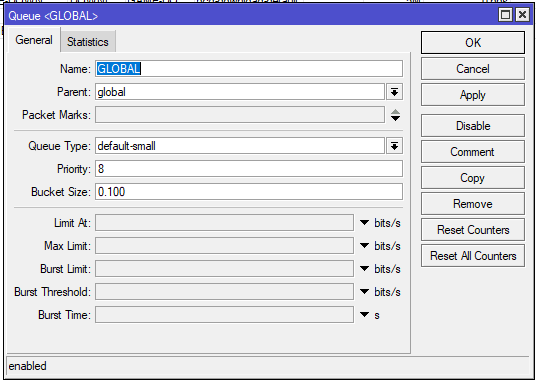

queue tree global trafik

queue tree add name=GLOBAL parent=global

kemudian buat parent DOWNLOAD dan UPLOAD sebagai induk semua trafik download dan upload. Pertama induk download.

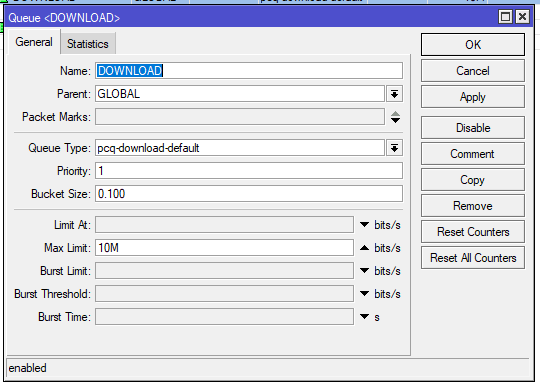

queueu tree trafik all download
  • name = DOWNLOAD
  • Parent = GLOBAL
  • queue type = pcq-download-default
  • priority = 1
  • max limit = 10M (jumlah bandwidth ISP)

queue tree add max-limit=5M name=DOWNLOAD parent=GLOBAL priority=1 queue=pcq-download-default

 Buat juga untuk induk total uploadnya.

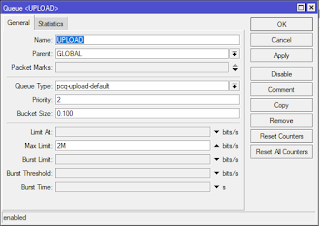

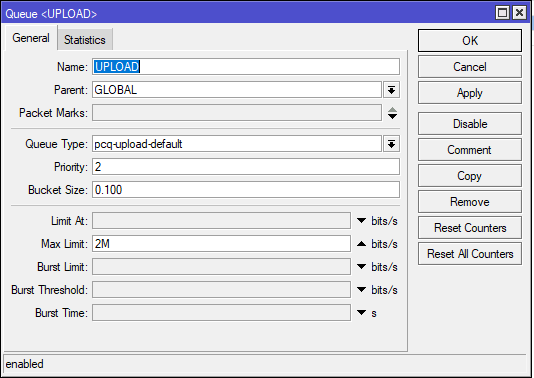

queueu tree total upload trafik

  • name = UPLOAD
  • Parent = GLOBAL
  • queue type = pcq-upload-default
  • priority = 2
  • max limit = 2M (jumlah bandwidth ISP)

queue tree add max-limit=2M name=UPLOAD parent=GLOBAL queue=pcq-upload-default

Setelah membuat queue tree total bandwidth ISP sekarang kita bisa menentukan besar bandwidth Download dan Upload khusus untuk game online. pertama kita atur untuk downloadnya.

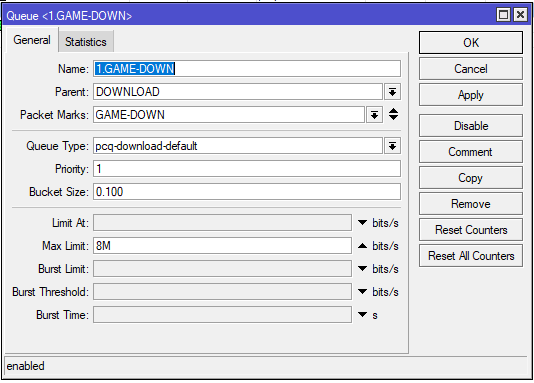

queue tree untuk game online

  • name = 1. GAME-DOWN
  • Parent = DOWNLOAD
  • queue type = pcq-download-default
  • priority = 1
  • max limit = 8M (jumlah bandwidth ISP)

queue tree add name=1.GAME-DOWN packet-mark=GAME-DOWN parent=DOWNLOAD priority=1 max-limit=8m queue=pcq-download-default

 Setelah itu kita buat untuk trafik upload game online.

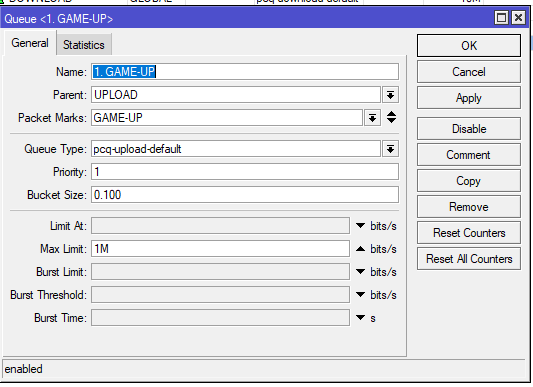

trafik upload game online dalam queueu tree

  • name = 1. GAME-UP
  • Parent = UPLOAD
  • queue type = pcq-upload-default
  • priority = 1
  • max limit = 1M (jumlah bandwidth ISP)

add name=”1. GAME-UP” packet-mark=GAME-UP parent=UPLOAD priority=1 queue=pcq-upload-default

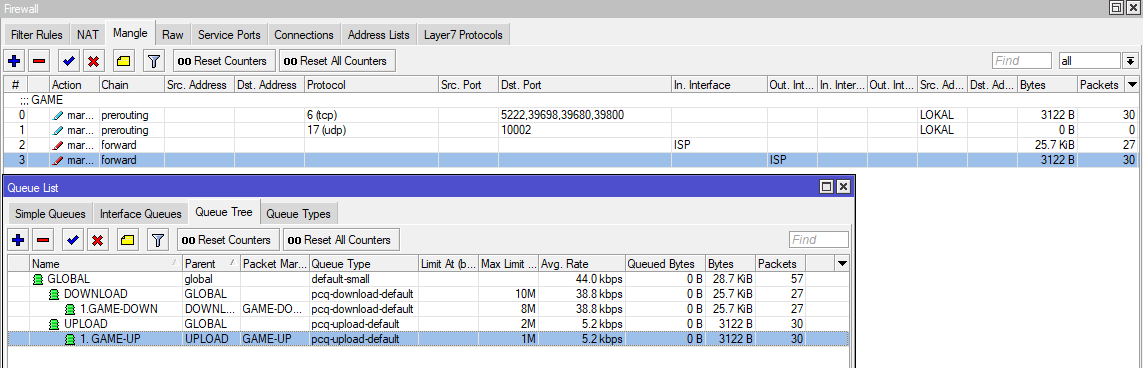

Maka hasilnya akan seperti ini, dan jika kita memainkan game free fire trafik data akan bergerak sesuai trafik yang dilewatinnya. jika ingin melimit game lain silahkan masukan port tcp/udp pada mark connection yang telah di buat, masukan port berdasarkan protocol yang digunakan.

pisah trafik game online dengan mudah

Baca Juga : Cara Mendapatkan Port Game Online Menggunakan Fitur TORCH
