Cara Membuat Paket Mangle Untuk Trafik Umum [Lanjutan]

    Trafik umum merupakan
trafik yang biasa digunakan ketika mengakses internet seperti browsing, sosmed,
dan lain-lain. trafik umum biasanya menggunakan port http 80 dan https 443,
kedua port tersebut merupakan port yang wajib dan pasti ada dalam koneksi
trafik umum.

    Trafik umum dapat
dilimitasi secara akurat menggunakan paket-paket mangle dan queue tree. Paket-paket
mangle sangat berperan penting demi kesuksesan limitasi bandwidth menggunakan
Queue Tree. Pembuatan logika mangle yang tidak tepat dapat menyebabkan queue
tree tidak berjalan sempurna ataupun tidak jalan sama sekali.

    Pada artikel sebelumnya kita telah membahas bagaimana cara membuat mangle game online agar bisa
dilimitasi di queue tree. Sekarang kita akan mengembangkanya dan membuat mangle untuk trafik umum. Manfaat
dari mangle trafik umum adalah kita bisa memprioritaskan trafik game dibanding yang
menggunakan internet untuk browsing streaming dll atau sebaliknya.

Pertama
Tambahkan Address List

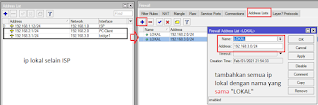

Masukan setiap network
address lokal (selain ip internet).

masuk menu “IP–firewall–address list–add”. masukan ip nya dan berinama LOKAL.

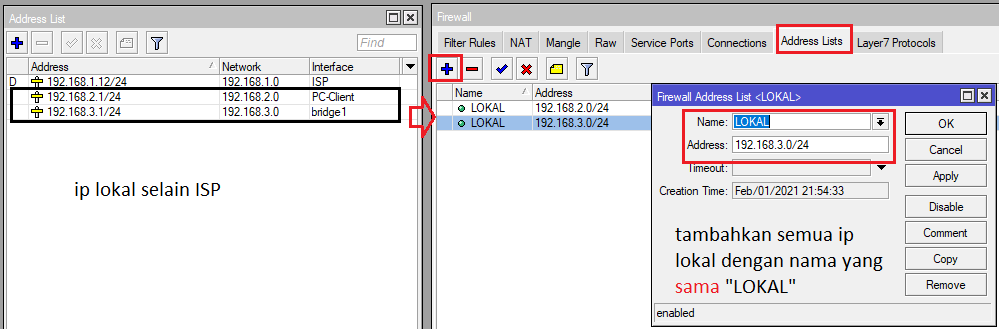

Cara Menambahkan Address Lists Lokal
/ip firewall address-list
add address=192.168.2.0/24 list=LOKAL
add address=192.168.3.0/24 list=LOKAL

kemudian kita buat mangle mark koneksi yang menggunakan port tcp dan port trafik umum yaitu 80,81,443,8000-8081,21,22,23,81,88,5050,843,182,53. masuk menu “IP–firewall–mangle–add”

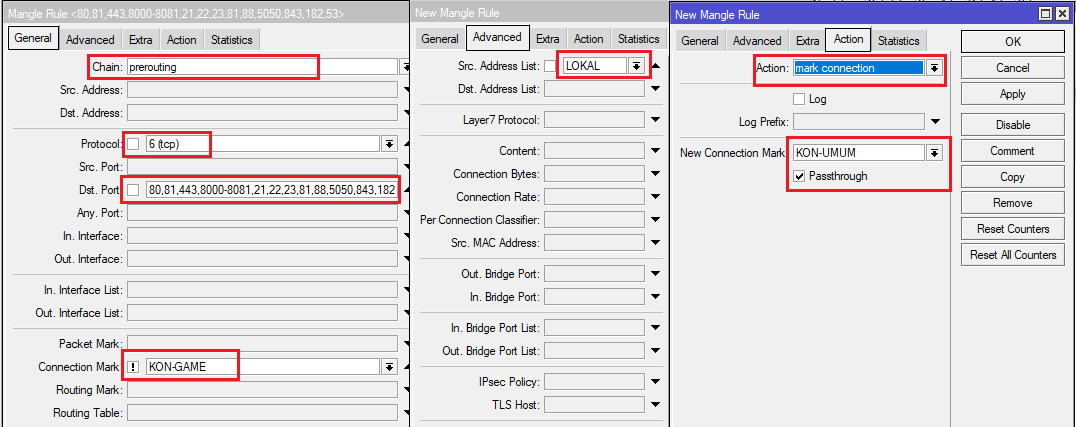

Cara Membuat Mangle TCP Paket Trafik Umum

  • chain = prerouting
  • protocol = tcp
  • dst.port =80,81,443,8000-8081,21,22,23,81,88,5050,843,182,53
  • connection mark = !KON-GAME
  • src.address.list = LOKAL
  • action = mark connection
  • new connection mark = KON-UMUM
  • passtrouh = yes
  • commant = TRAFIK UMUM

ip firewall mangle add action=mark-connection chain=prerouting comment=”TRAFIK UMUM” connection-mark=!KON-GAME dst-port=80,81,443,8000-8081,21,22,23,81,88,5050,843,182,53 new-connection-mark= KON-UMUM passthrough=yes protocol=tcp src-address-list=LOKAL

kemudian membat koneksi port UDP, caranya sama saja yang membedakan kita gunakan protocol udp.

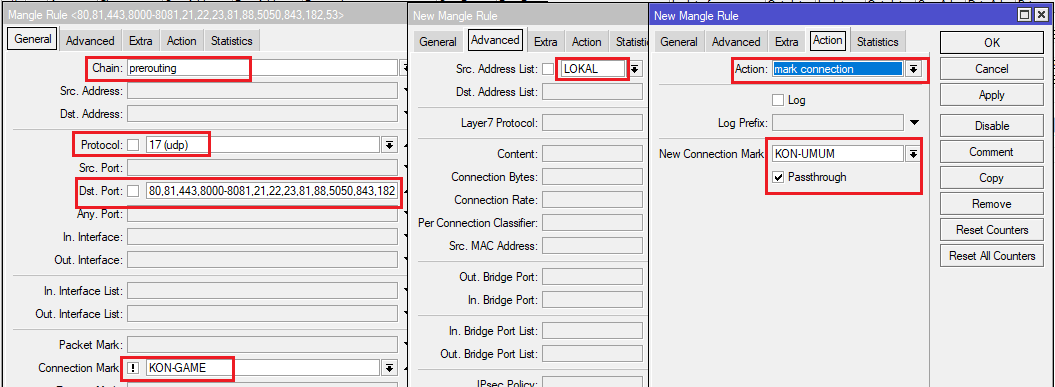

Cara Membuat Mangle Paket Trafik Umum

  • chain = prerouting
  • protocol = udp
  • dst.port =80,81,443,8000-8081,21,22,23,81,88,5050,843,182,53
  • connection mark = !KON-GAME
  • src.address.list = LOKAL
  • action = mark connection
  • new connection mark = KON-UMUM
  • passtrouh = yes
  • commant = TRAFIK UMUM

ip firewall mangle add action=mark-connection chain=prerouting connection-mark=!KON-GAME dst-port=80,81,443,8000-8081,21,22,23,81,88,5050,843,182,53 new-connection-mark=KON-UMUM passthrough=yes protocol=udp src-address-list=LOKAL

Setelah membuat mark connection sekarang kita buat paket trafik umum untuk download dan uploadnya. pertama kita buat dulu untuk paket downloadnya. masuk menu “ip–firewall-mangle–add”

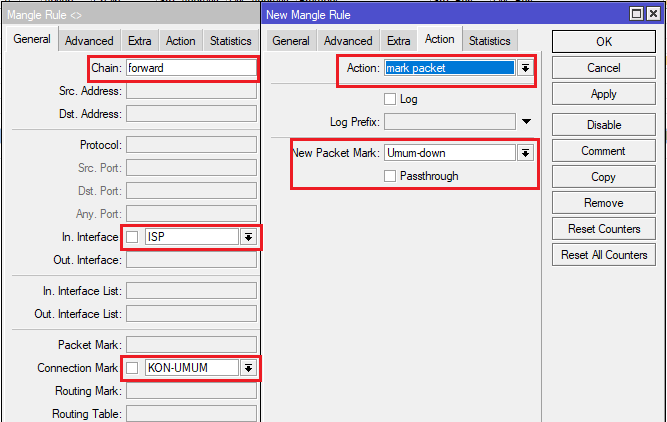

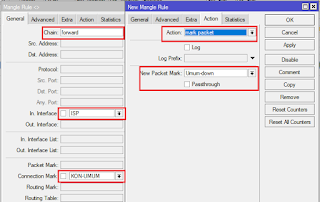

Membuat Mark Paket Download Trafik Umum
  • chain = forward
  • in.interface = ISP (Internet)
  • Connection = KON-UMUM
  • action = mark paket
  • new paket mark = umum-down
  • passtrough = no
ip firewall mangle add action=mark-packet chain=forward connection-mark=KON-UMUM in-interface=ISP new-packet-mark=Umum-down passthrough=no
kemudian buat paket upload untuk trafik umumnya, caranya masih sama yang membedakan in dan out interface nya saja, jadi.

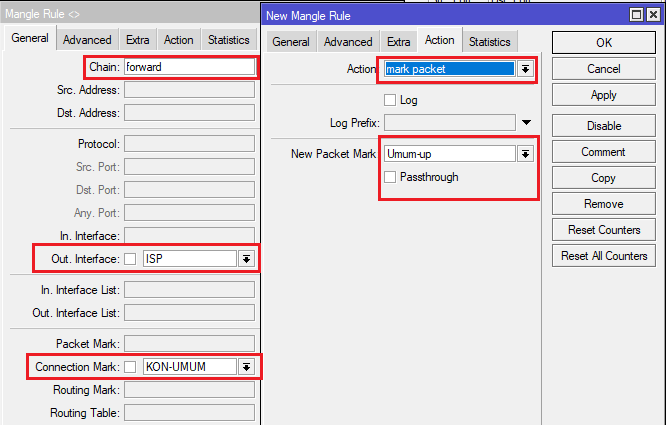

cara membuat paket mangle upload
  • chain = forward
  • out.interface = ISP (Internet)
  • Connection = KON-UMUM
  • action = mark paket
  • new paket mark = umum-down
  • passtrough = no
ip firewall mangle add action=mark-packet chain=forward connection-mark=KON-UMUM new-packet-mark=Umum-up out-interface=ISP passthrough=no
pembuatan mangle selesai, sekarang tinggal menyambunkanya dengan queue tree, caranya kita buat limitasi untuk kecepatan download dan upload untuk trafik umum masuk menu “Queue–queue tree–add”

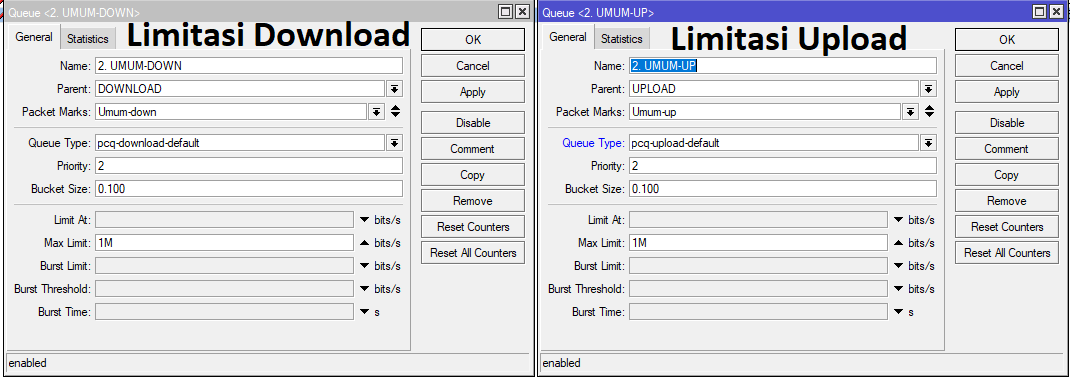

Limitasi Upload Download Trafik Umum
Queue Tree Trafik Umum Download
  • name = 2. UMUM-DOWN
  • parent = DOWNLOAD
  • Packet-marks = pcq-download-default
  • priority = 2
  • max-limit = 1M (sesuaikan
queue tree add max-limit=1M name=”2. UMUM-DOWN” packet-mark=Umum-down parent=DOWNLOAD priority=2 queue=pcq-download-default

 Queue Tree Trafik Umum Upload

  • name = 2. UMUM-UP
  • parent = UPLOAD
  • Packet-marks = pcq-upload-default
  • priority = 2
  • max-limit = 1M (sesuaikan)
queue tree add max-limit=1M name=”2. UMUM-UP” packet-mark=Umum-up parent=UPLOAD priority=2 queue=pcq-download-default

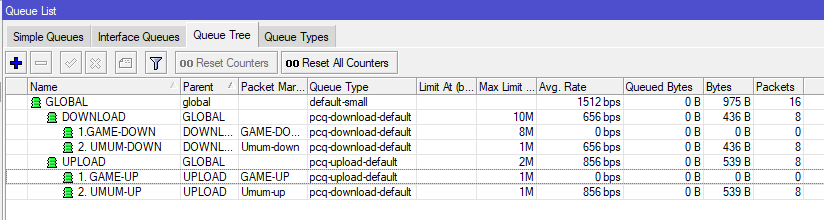

sesuaikan besaran bandwidth dengan yang kalian butuhkan. contoh hasilnya akan seperti ini. artikel ini adalah lanjutann dari artikel sebelumnya tentang bagaimana cara membuat mangle trafik game, sehingga kedua artikel ini dapat bergabung menjadi pisah trafik game online dengan trafik umum.

Pisah Trafik Game Online dan Umum

Langkah diatas tetap akan berjalan meskipun kalian belum membuat mangle game seperti pada artikel sebelumnya.
